📘 软件简介
AC钢构 是一款基于 Excel / WPS 的轻量化钢结构算量/套料辅助插件，支持国标、欧标、美标、澳大利亚、俄罗斯、印度和日本标准，无需安装庞大建模软件，直接在您熟悉的表格环境中完成 用钢量统计、构件分类汇总、材料清单输出、二维码标签、型钢和钢板套料 等核心工作。

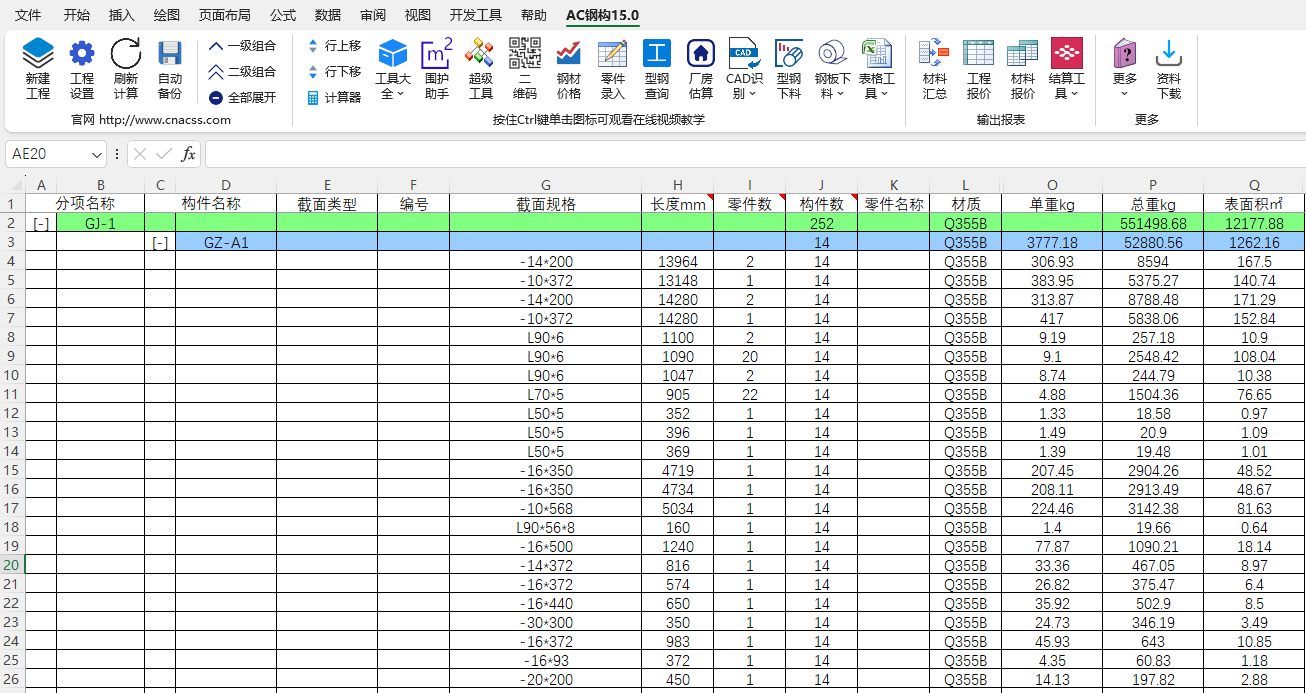

📋 示意图：软件界面
🎯 适用场景
- 无图纸情况下的投标估算，3分钟输出报价单，此功能为AC钢构独创
- 投标阶段的施工图预算
- 深化采购阶段的型钢与钢板套料，快速提取采购计划单
- 加工制作阶段的构件二维码标签批量生成
- 项目结算阶段自带计算公式的详细计算书以及Tekla模型的净重修正
✨ 核心特点
- 轻量 仅需 Excel/WPS，无需额外安装大型软件
- 灵活 型钢算法多样，且支持自定义型材库，可批量在表格中添加
- 可追溯 详细的计算公式，让结果有据可查，行业首创
- 专业 型钢循环接料算法以及定尺钢板套料功能高度匹配行业需求
- 高效 与 AutoCAD/国产CAD 的高效互动，使算量效率大幅提升
- 责任感 AC钢构至今已有10多年历史，为了数千用户，仍在与时俱进的更新
📁 新建工程
📂 模板选择
软件提供 3种模板 可供选择，区别在于是否预填了相应的分项名称及构件名称，起到引导算量的目的，防止新手漏项：
- 空白模板 —— 完全空白的计算表，适合有清晰算量思路的熟练用户
- 门式刚架 —— 预置门式刚架结构常用的分项与构件名称，快速上手
- 钢框架 —— 预置钢框架结构常用的分项与构件名称，引导算量
💡 用户根据项目类型自行选择，模板仅起引导作用，后续可自由增删改。
📋 通用计算簿
当同时需要计算 围护结构、门窗、雨棚、楼承板 等非钢结构件时，需勾选 “创建通用计算簿”，用于手工录入以米、平方米为单位的计算过程。
注意： 只允许创建一个通用计算表，请不要更改工作表名称，否则会影响后续报价单的汇总。
📖 案例工程
强烈建议第一次接触AC钢构的用户使用！
软件提供了一份完整的 案例工程，点击 “打开案例工程” 即可查看，帮助新用户快速了解AC钢构计算表的 结构形式、数据组织方式和常用操作。
👉 建议先打开案例工程对照学习，再创建自己的项目。

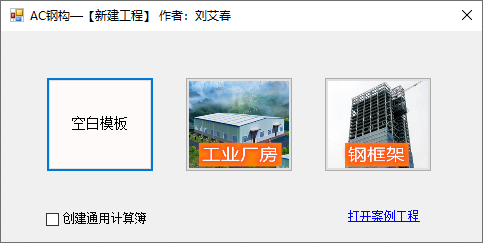

📋 示意图：新建工程
⚙️ 工程设置
📋 工程信息
工程信息栏用户自行填写，将影响报价单中页头和页尾信息。如果需要在报价单添加自己单位的logo，则点击“选择路径”选择jpg格式的图片（如果图片位置不变，只需选择一次，以后所有的报价单都会自动添加该logo）。
🖼️ 示意图：工程信息
📦 我的型钢库
我的型钢库 为用户自定义型钢入口，初始界面为预设的自定义型钢。
- 增减规格：点击下方的
“打开我的库文件”，为表格文件，按格式要求修改保存，再次打开我的型钢库时，界面即可反馈出已修改的最新数据。 - 命名规则：自定义规格前缀加
·（中文输入法时 Tab 键上方的按键），自定义规格型号不得出现重复。 - 快速录入：在 AC 计算表为当前表时，点击型号列，双击 即可录入指定的自定义型号，大幅提升录入效率。
📚 示意图：我的型钢库
🧮 计算设置
⚠️ 重要提示
计算设置为软件系统设置，一经修改会影响后续所有项目！ 请在创建项目前确认参数。
- 材料密度：用户根据需求选择，一般默认为钢材密度，同一个项目不建议频繁修改此值。材质选项主要影响在计算表中材质的默认输出。
- 热轧 H 型钢理重：根据规范 GB11263，1998 版本最重，但却是目前钢材市场执行的结算标准；而造价计量时又大多以 2017 年的最新规范（较轻），当前 2024 规范已出，尚未真正广泛使用。在软件的型钢查询页面可查此数据。
- 矩形管：
- 板拼算法：按照焊接 4 块板计算，等同于焊接箱型，优势在于非标情况下也能得到重量。
- 规范算法：参照 GB6728 冷弯型钢附录，考虑了圆角扣除。如需准确工程量，一定要切换为规范算法，在此算法下如果未能输出结果，代表不是冷弯矩形管。
- C/Z 型钢算法：目前争议较多，软件提供多种算法：
- 截面特性：市面上常用算法，重量较为适中。
- 规范算法（GB50018）：附录中规格不全，软件采用近似算法，重量较轻。
- 展开宽度减 20：部分地区采用的习惯算法。
- 展宽不扣减：不扣除任何宽度的算法。
📌 用户根据需要自行选择，本软件不对该计算结果解释和负责。
⚙️ 示意图：计算设置
📊 表格设置
- 自动计算：软件会实时出现计算结果，不勾选则不会。
- 分项、构件行颜色：用户根据需要选择自己喜欢的颜色，计算表将会以选择的颜色填充分项名称所在行。
- 勾选隐藏列：勾选后点击确定，当前激活的计算表将会执行隐藏指令。
- 保存：用户设置自动备份时间，软件则会在 AC 安装路径下创建
“工程备份”文件夹，定时向内另存当前计算成果。
📋 示意图：表格设置
🔄 刷新计算
此命令将针对当前激活的计算表进行重新计算，一般情况下不需要执行。当遇到数据量较大的复制时，为提高运算效率，首先去掉工程设置栏的自动计算，粘贴后再执行刷新计算命令。
如果在刷新时不想某行被后续设置所更改，可在该行C列双击，会显示"锁"字样，即表示该行已被锁定，不受刷新影响。
🔄 示意图：刷新计算
📝 零件录入模式
提示：软件并非一定要先选择截面类型才能录入材料，类型列仅作为辅助，用户可直接在D列截面规格中录入型号，软件自动判断。
| 零件类型 | 录入模式 | 举例 |
|---|---|---|
| 钢板 | -厚度*宽度、厚度*宽度、PL厚度*宽度 | -12*600、12*600、PL12*600 |
| 梯形钢板 | 厚度*宽度1-宽度2 | 12*450-800 |
| 扁铁 | 扁铁厚度*宽度 | BT6*50、bt6*50 |
| 等截面焊接H型钢 | H腹板高*翼缘板宽*腹板厚*翼缘厚 HI腹板高-腹板厚-翼缘板厚*翼缘板宽 | H400*200*6*12、HI400-6-12*200 |
| 变截面焊接H型钢 | H腹板高1-腹板高2*翼缘板宽*腹板厚*翼缘厚 | H400-600*200*6*12 |
| 翼缘不等厚焊接H型钢（吊车梁） | H腹板高*翼缘板宽1/翼缘板宽2*腹板厚*翼缘厚1/翼缘厚2 | H400*300/220*6*14/10 |
| 焊接十字型钢 | 十腹板高*翼缘板宽*腹板厚*翼缘厚 | 十400*300*20*30 |
| 焊接箱型 | X高度*宽度*腹板厚*翼缘厚 | 箱400*300*20*20 |
| 矩形管 | J边长*边宽*壁厚 | 口120*60*3 |
| 变截面焊接箱型 | X高度1-高度2*宽度*腹板厚*翼缘厚 | 箱400-600*300*20*20 |
| C、Z型钢 | C高度*翼缘宽*卷边*厚度 | C200*70*20*2.2 |
| 圆钢 | D直径 | D22 |
| 圆管 | D直径*壁厚 | D114*3 |
| 变径圆管 | D直径1-直径2*壁厚 | D114-200*6 |
| 焊接T型钢 | T高度*翼缘宽*腹板厚*翼缘厚 | T400*200*6*12 |
| 变截面焊接T型钢 | T高度1-高度2*翼缘宽*腹板厚*翼缘厚 | T400-600*200*6*12 |
| 螺栓、螺母、栓钉 | 截面规格单元格录入 M20*60，数量填写单根构件内含有的数量。螺栓等级在L列材质栏输入。螺栓不计重量。 | M20、m12*35、φ19*70 |
| 花纹钢板 | 扁豆厚度*宽度、菱形厚度*宽度、圆豆厚度*宽度 | 扁豆5*600 |
| 工字钢、角钢、槽钢、矩形管、高频焊H型钢、热轧H型钢、热轧T型钢等 | 1、先选中E列截面类型单元格，从下拉框选中类型，再选中G列截面规格单元格，从下拉框选择型号。 2、也可直接在截面规格单元格录入（热轧H型钢支持模糊匹配，录入HN300*150确认，自动得到HN300*150*6.5*9） | — |
| 不锈钢等其他材质 | 在工程设置栏调整成7.93密度，之后按照正常录入（注意调回钢板密度） | — |
| 通用计算簿 | 主要用于手工录入公式，公式中如需注释，可用【】符号括起来 | — |
🧰 工具大全

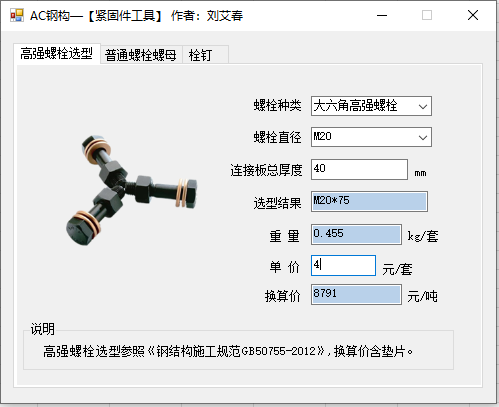

🔩 · 螺栓配件
- 高强螺栓长度选项：根据连接板厚度，对高强螺栓长度进行选择。软件计算按照规范取值，同时支持"套"与"吨"之间的单价换算。
- 普通螺栓、螺母、垫片的重量查询
- 栓钉重量查询，支持"颗"与"吨"之间的单价换算。
🔩 示意图：螺栓配件

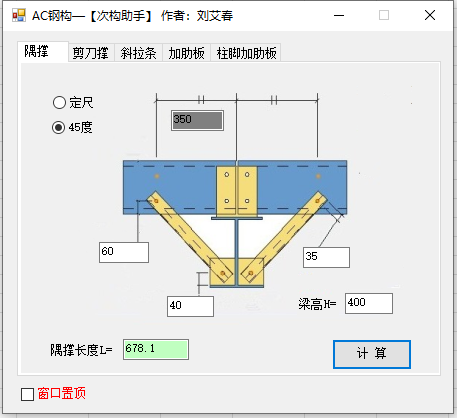

🛠️ ·次构助手
- 隅撑：定尺选项勾选将激活钢梁中线至隅撑与檩条连接处的距离（500），45度角勾选后，上述距离将不再参与隅撑长度计算。
- 剪刀撑：根据节点形式勾选，按实填写数据，点击计算即可得到支撑长度。
- 斜拉条：勾选直拉条数，按实填写数据，点击计算得到斜拉条长度。
- 加肋板：方便用户计算H型钢加肋板，注意此处热轧H型钢不支持。
- 柱脚加肋板：早期PKPM图纸，根据截面和柱脚板尺寸推算相关加肋板尺寸。
🛠️ 示意图：次构助手

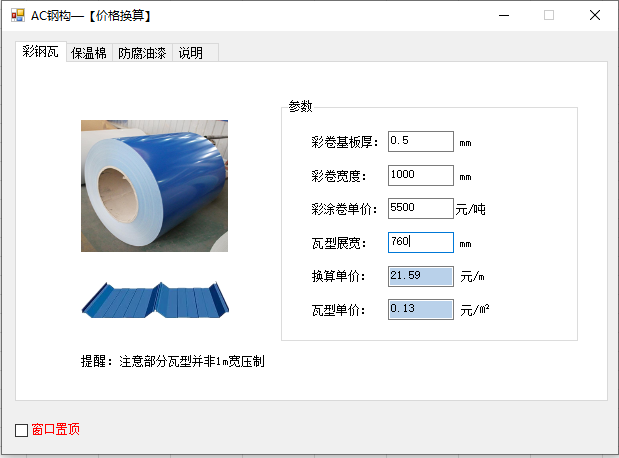

💰 ·价格换算
- 钢板价格换算：板厚×板宽×1000长度×7.85/1000000000×彩涂卷单价
- 瓦型单价换算：换算单价/（瓦型宽度/1000）
- 保温棉单价公式：容重×（厚度/1000）×（原料价格/1000）+贴面单价
- 油漆成本换算：涂布率等参数自定义
💰 示意图：价格换算
📂 ·零件分线
当客户提供深化图和清单（不提供模型），而项目又不在同一条生产线加工时，对众多零件图进行分类提取。操作前确保零件清单替换掉所有空格，执行后零件图前缀会添加在文件名之前。
📂 示意图：零件分线

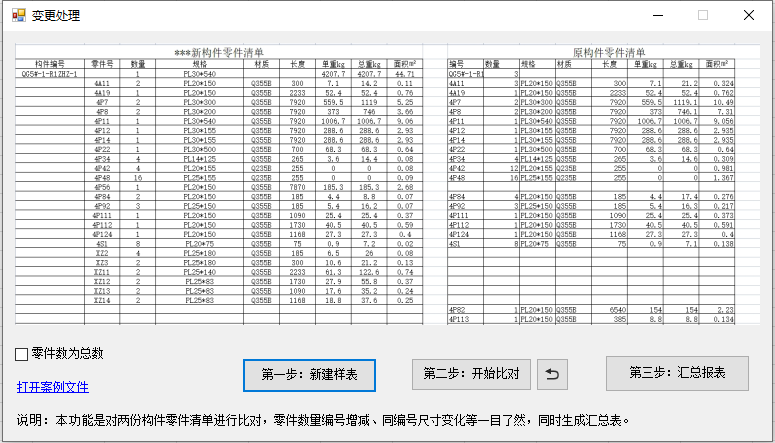

🔄 · 变更处理
新旧构件零件清单快速对比。当发生变更时，相同构件号存在零件增减、相同尺寸可替换零件号等情况，程序可快速对比。
- 新建样表：生成新旧两份构件零件清单的表头
- 开始对比：在新清单中生成对比情况
- 汇总报表：对本次变更的清单进行整体汇总
🔄 示意图：变更处理
🏗️ 围护助手

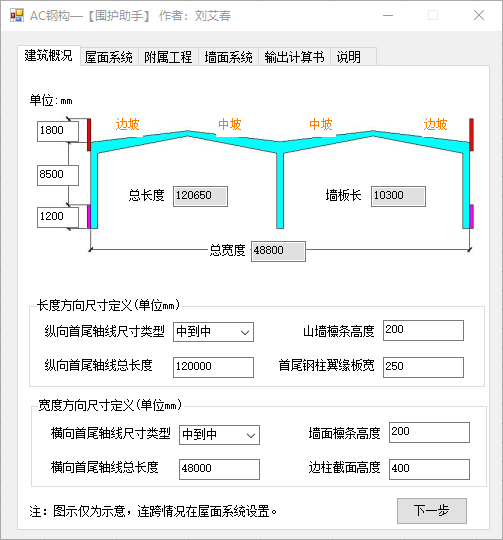

📐 第一步：新建工程并勾选通用计算表
新建工程时勾选 “创建通用计算表”，填写建筑数据（单位mm），点击下一步。
📐 示意图：新建工程并勾选通用计算表

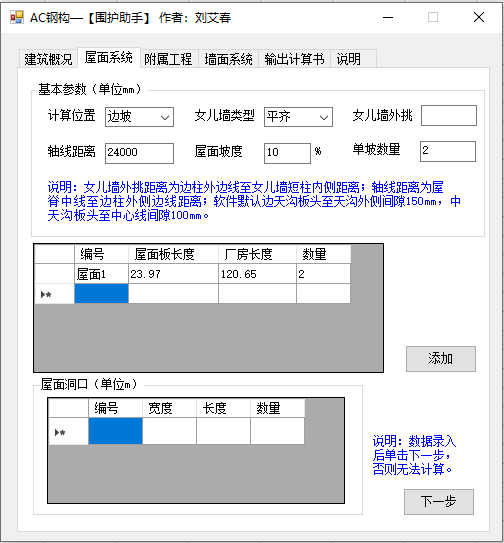

📏 第二步：设置屋面参数
以48米跨单脊双坡为例，输入边坡数量、女儿墙做法、单坡轴线距离等，点击添加。如有气楼、洞口尺寸需输入。
📏 示意图：设置屋面参数
☀️ 第三步：输入采光带数据
输入屋面采光带的数据，点击下一步。
☀️ 示意图：输入采光带数据
🚪 第四步：录入门窗数据
录入门窗数据，点击下一步。
🚪 示意图：录入门窗数据
🧱 第五步：录入雨棚和脊瓦数据
录入雨棚和脊瓦数据，点击输出计算书。
🧱 示意图：录入雨棚和脊瓦数据
📊 输出计算书

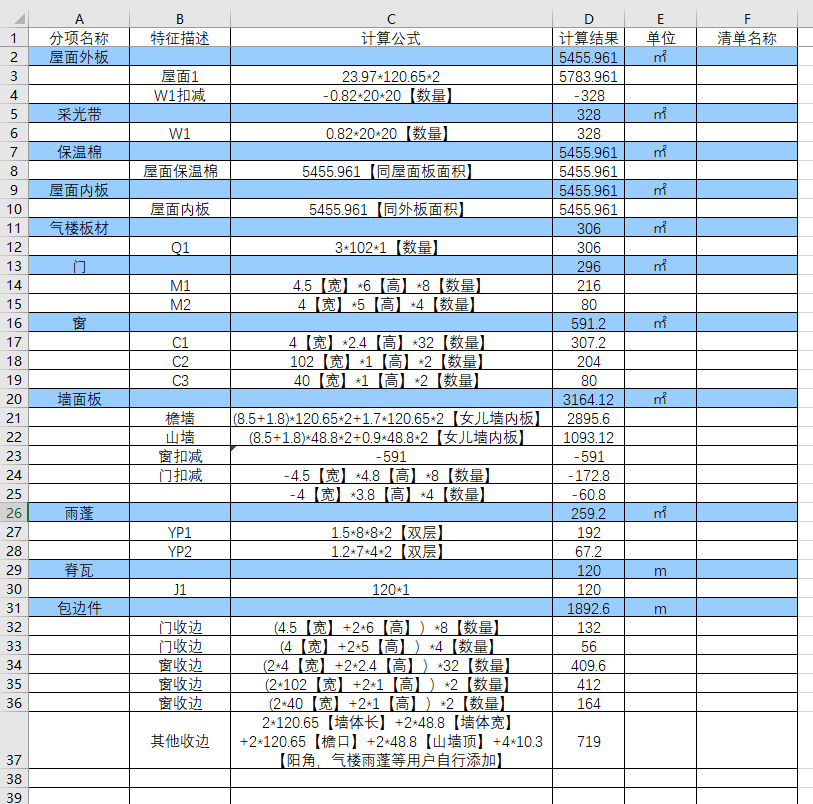

报表包括围护板材、门窗面积以及收边件的米数统计。本功能支持记忆功能，二次打开时上次录入的数据依然保存着。
📊 示意图：围护助手输出报表

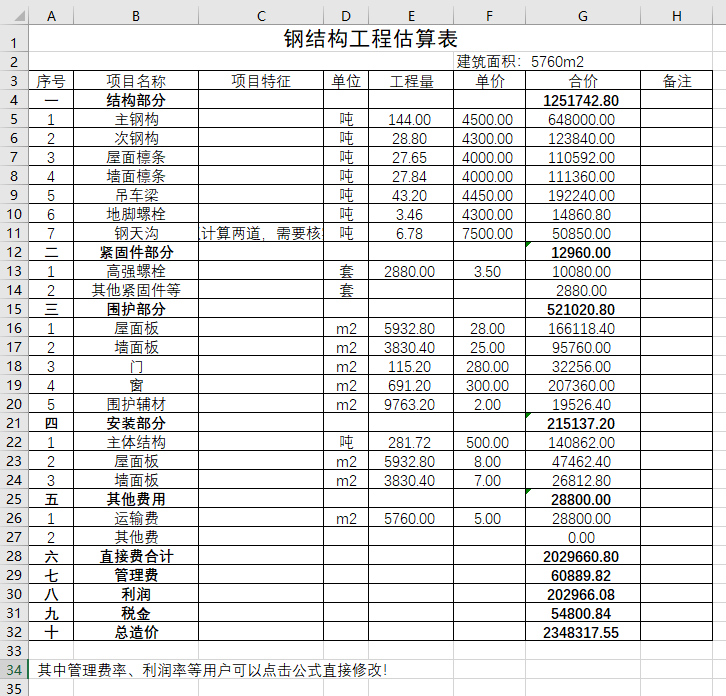

📐 厂房估算
移动鼠标至文本框时，下面都会有详细提示信息。仅估算常规厂房结构，用户需要着重理解说明页，输出的估算表仅供参考，不得用于实际投标报价。
📐 示意图：厂房估算主界面
📐 示意图：参数设置与估算
📐 示意图：估算结果输出
📐 示意图：估算报表预览
📱 二维码
此工具主要适用于钢结构生产厂家。根据构件清单，批量生成二维码标签粘贴于构件之上，规范化管理。
📲 ·批量生成含标题二维码
此功能可根据数据表，在指定列直接生成二维码，并另存二维码图片至桌面文件夹。首先按要求填写相应的参数，在点击确定之前，要在数据表中框选整个范围。用户可先打开模版文件，按照要求格式修改为自己需要的。

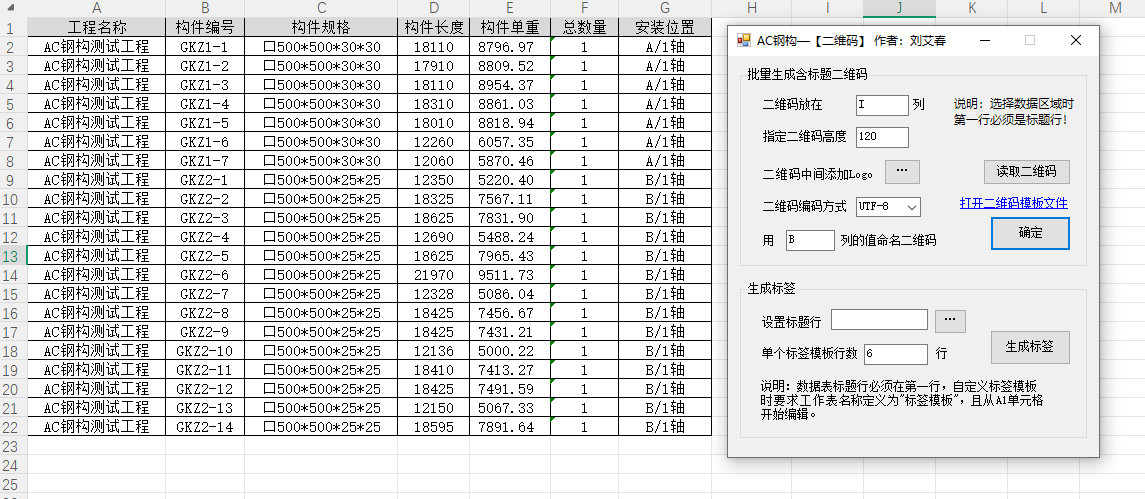

📲 示意图：二维码参数设置

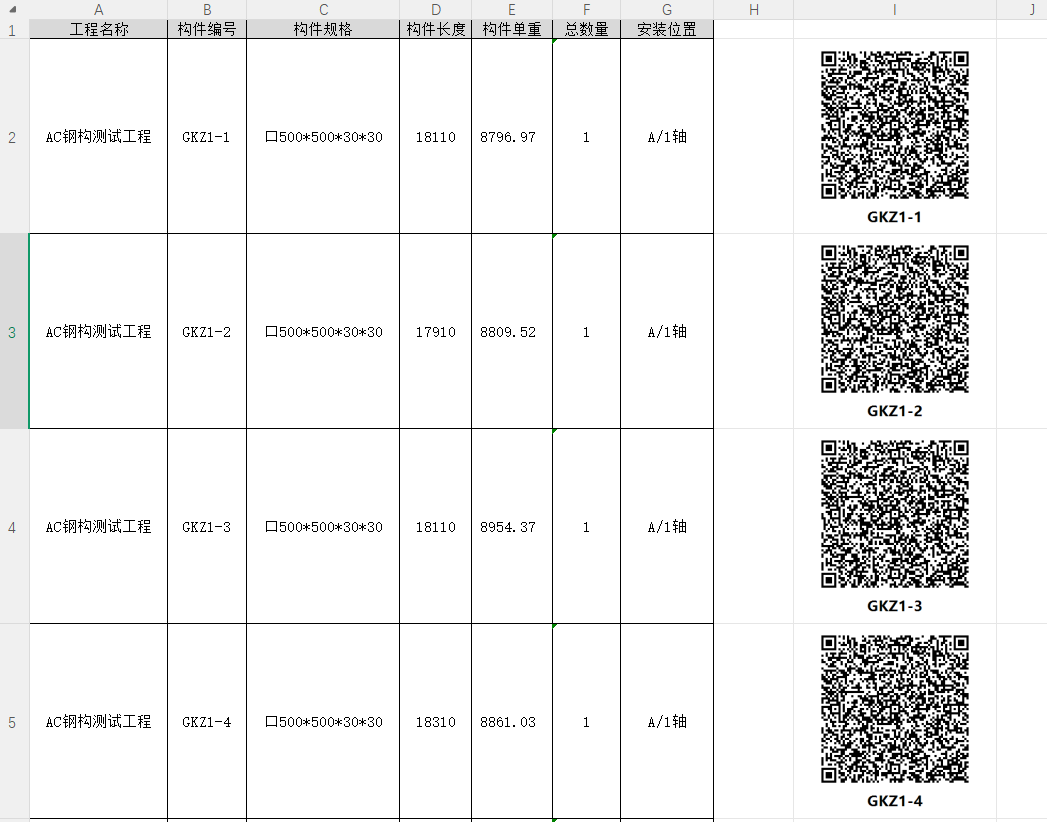

📲 示意图：二维码生成效果

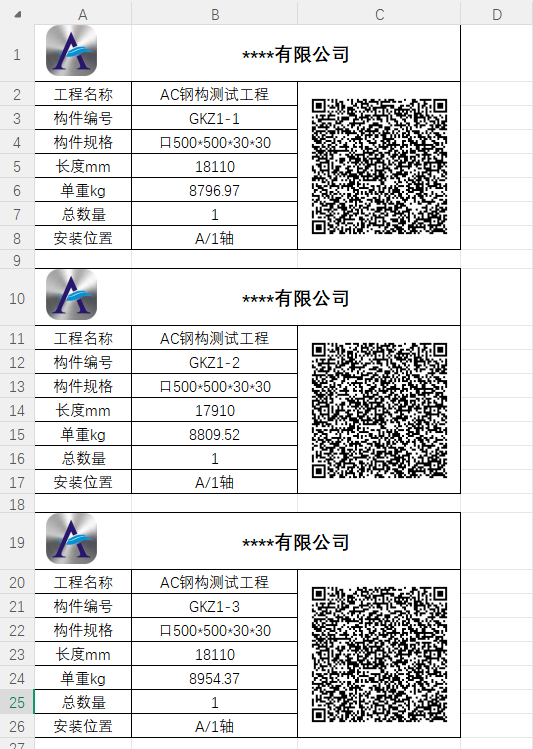

🏷️ · 生成标签
本功能运行前需注意数据表和标签模板的位置，模板完全可以自定义，批量得到想要的标签。
🏷️ 示意图：生成标签
⚡ 超级工具
🔁 · Tekla 型号转换
本工具支持批量替换 Tekla 形式的材料标注为常规形式，具体见下表。 “板厚置前【-200*8 转为 -8*200】” 命令为独立功能，适用于 PKPM 材料表板宽在前的情况，转换后复制到 AC 的计算表即可提取和排版。
“选择转换区域” 命令是转换 Tekla 形式，用户鼠标选择区域即可，可以实现批量转换。
🔁 示意图：Tekla型号转换
⚖️ · 重量验算
本功能适用面较广，无模板要求。只要有型号、长度和数量，即可直接打开表格用本工具进行重量验算。算法规则详见工程设置说明。其中 “理重” 为材料每米重量（有型号就可直接批量显示，方便部分用户二次编辑）；当需验算原工程量时，勾选后如有偏差，将会标红提示。
⚖️ 示意图：重量验算
📦 · Tekla 拆板
本功能可直接对 Tekla 清单进行拆板，按表格形式输入对应的列号，自动得到拆板清单。
📋 支持以下型号：
📦 示意图：Tekla拆板
🖥️ CAD 识别
🏗️ ·PKPM门刚
此模式适合常规手工型号与尺寸标注在一起的场景，软件这时不会读取线段，仅以型号和标注为准，与比例系数其实无关。根据图纸情况，可以调整搜索半径。在识别前，单元格定位必须在编号栏F列！

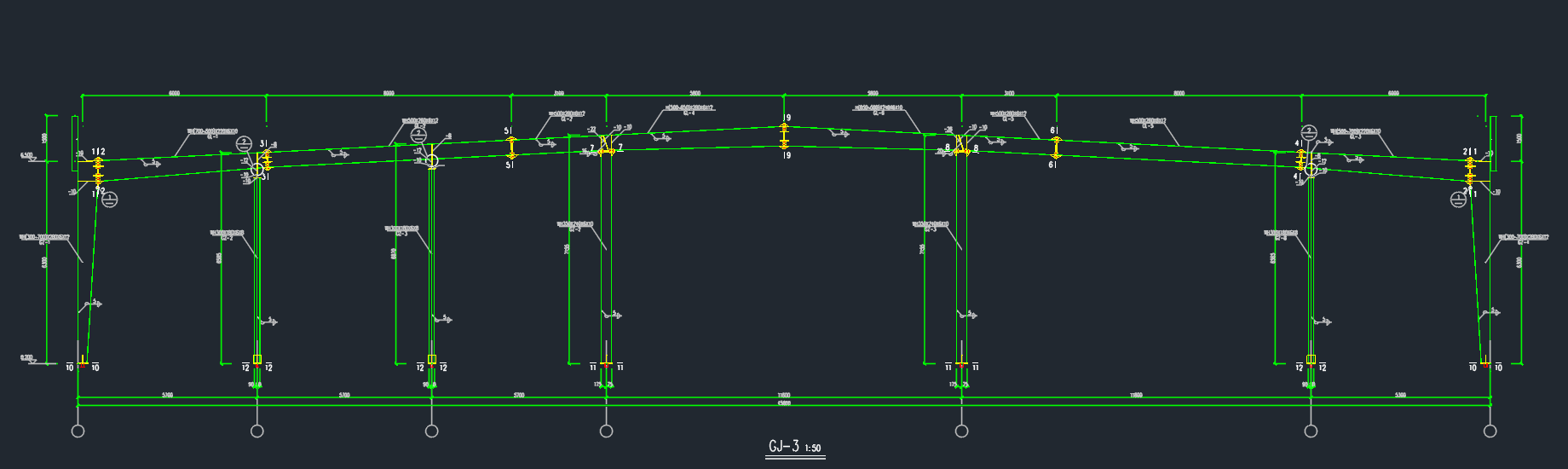

📐 示意图：PKPM门刚识别（一）

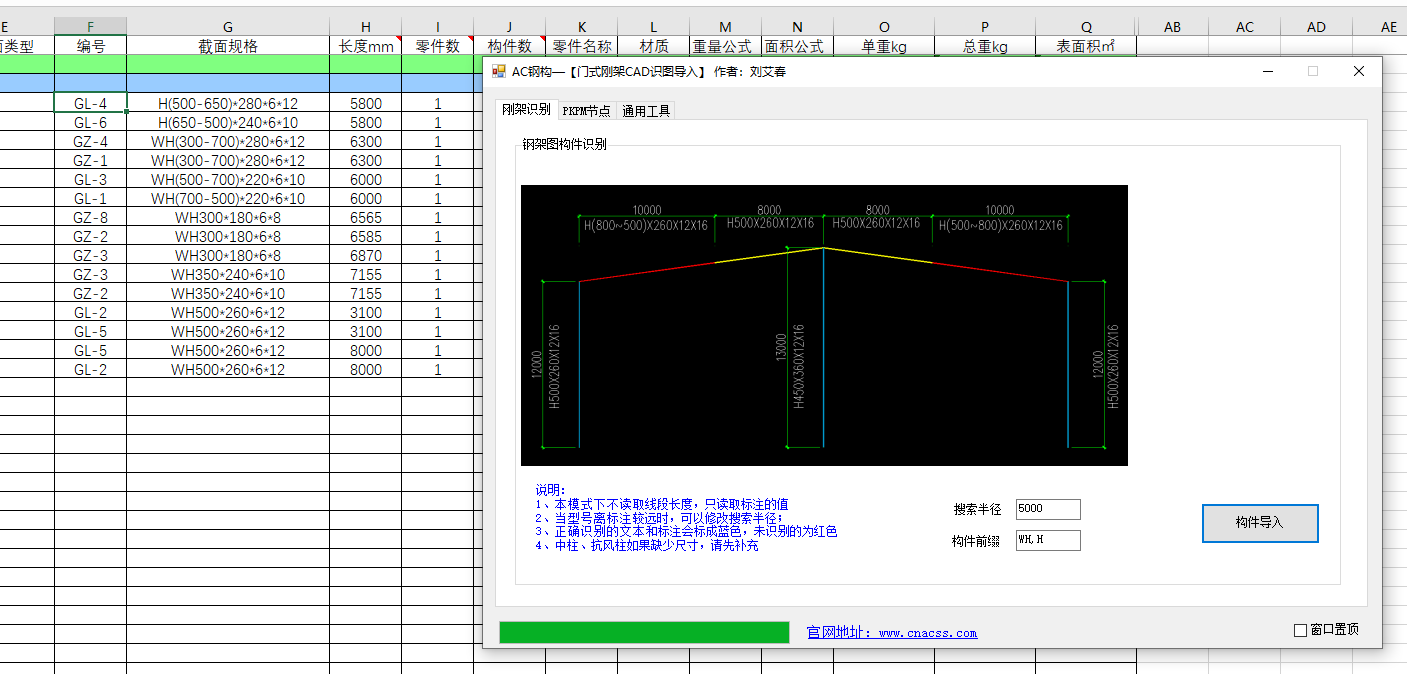

📐 示意图：PKPM门刚识别（二）

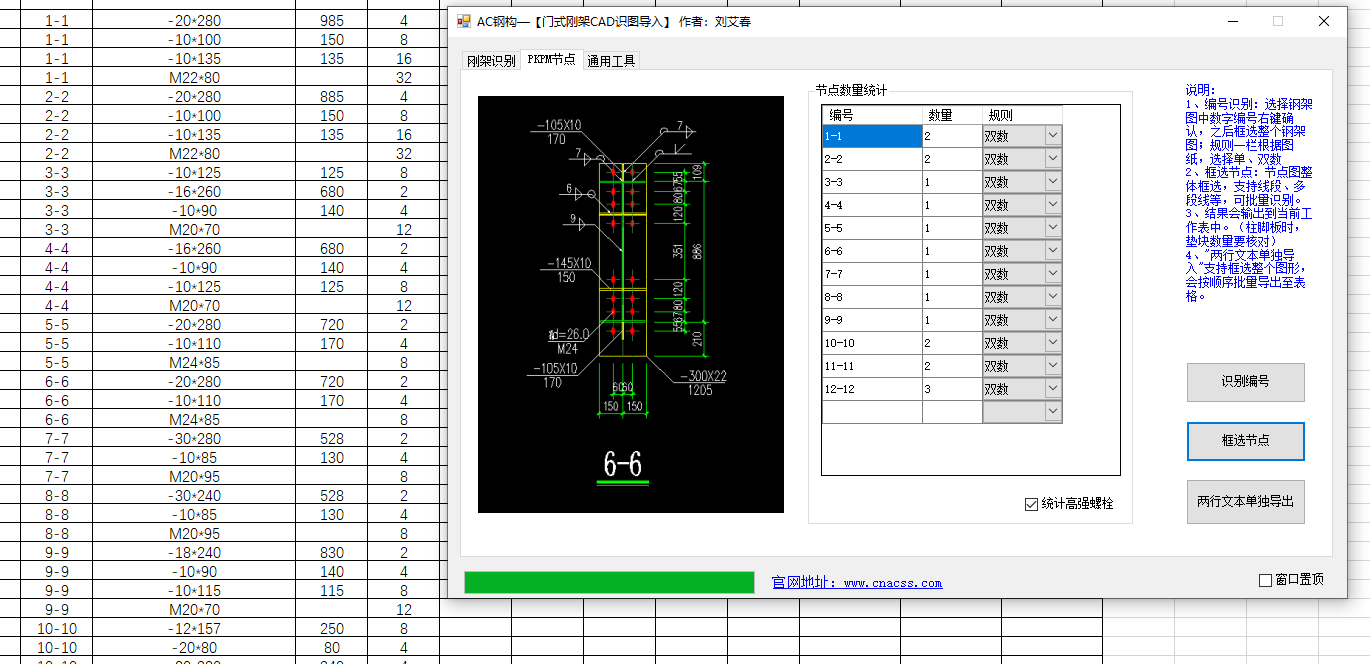

📐 · PKPM节点
本功能可批量识别PKPM出图的节点剖面图，具体详见截图说明。其中 “两行文本单独导入” 只会识别 -500*20/350 等，为了弥补批量导入时可能存在的问题。
📐 示意图：PKPM节点识别
🔧 · 通用工具

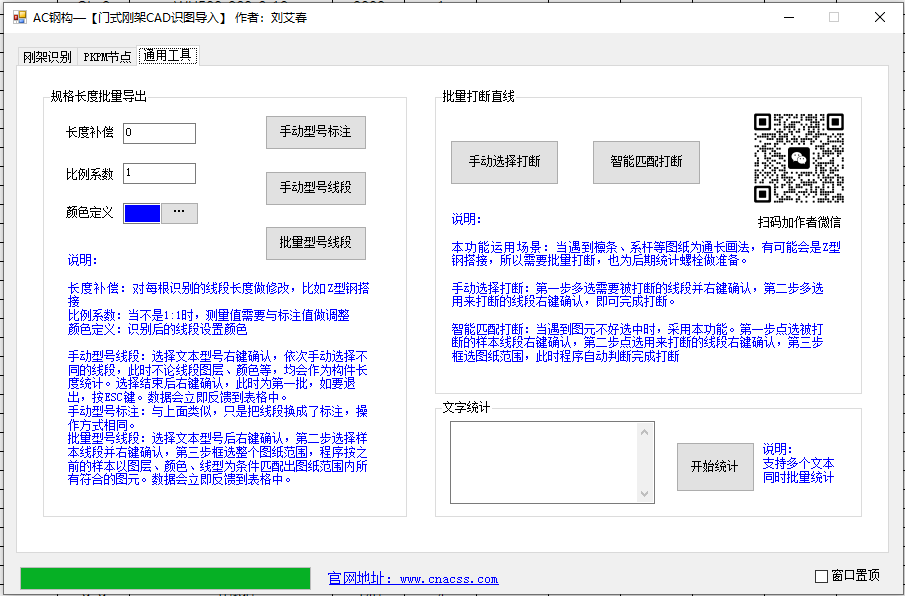

通用工具主要是针对次构件和檩条等，先选型号再选标注、先选型号再选线段以及批量识别线段等，均能大幅提高工作效率，实时关注CAD命令栏提示。批量打断仅用于常见的通长画法，文字统计主要是一些钢柱、地脚螺栓等快捷统计。
🔧 示意图：通用工具
📥 · CAD导入
本功能主要是文本和表格的导入，支持多个CAD中横向排列的表格自动识别，导入到Excel表格中时会自上而下对齐排列，程序同样支持常规字符的替换，以满足AC计算的需求。
表格算量的短板是无法计算异形板，本功能可实现读取面积，哪怕是线段组成的区域，软件可以自动识别，可以帮助我们精确计算净量。

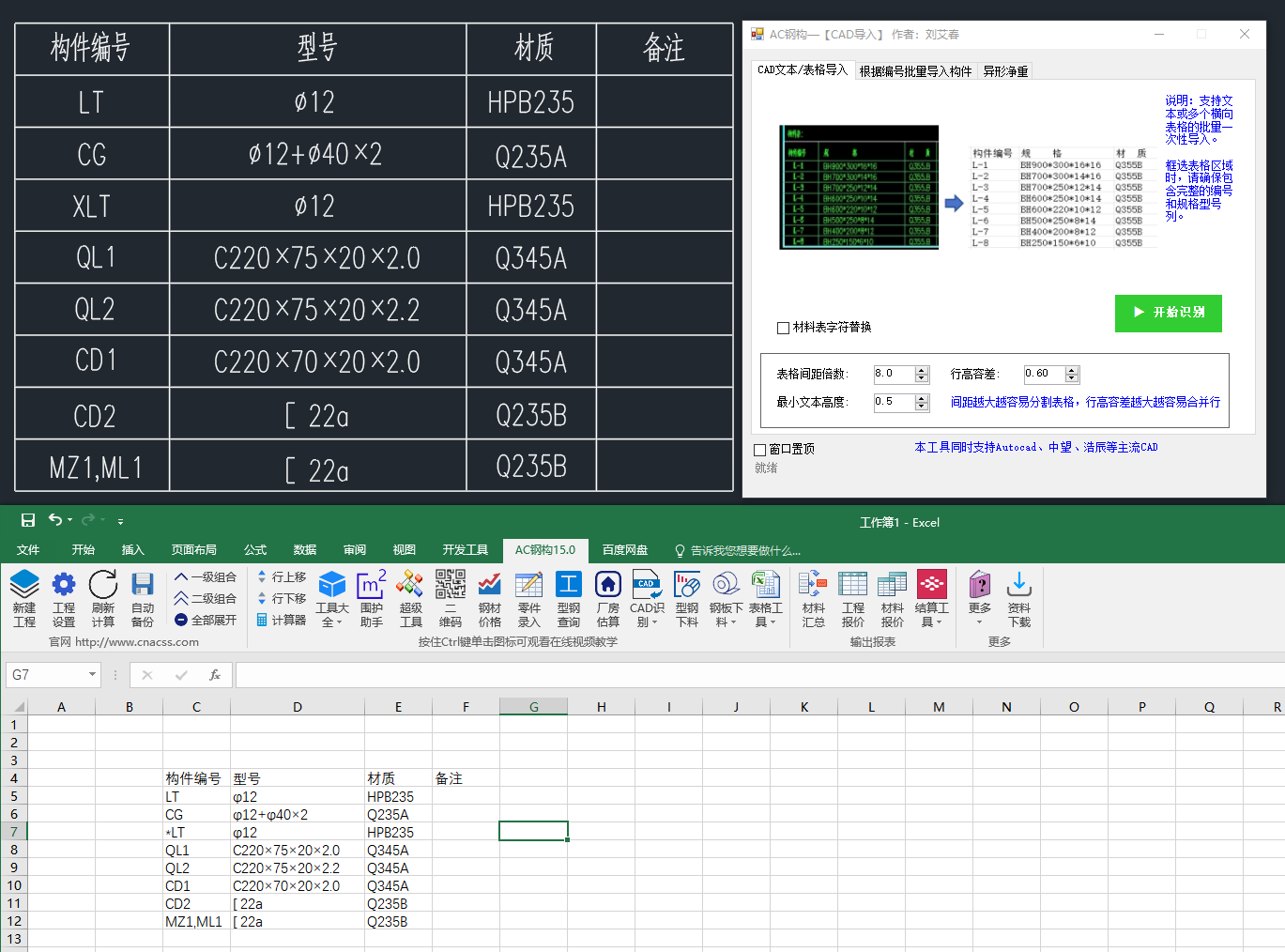

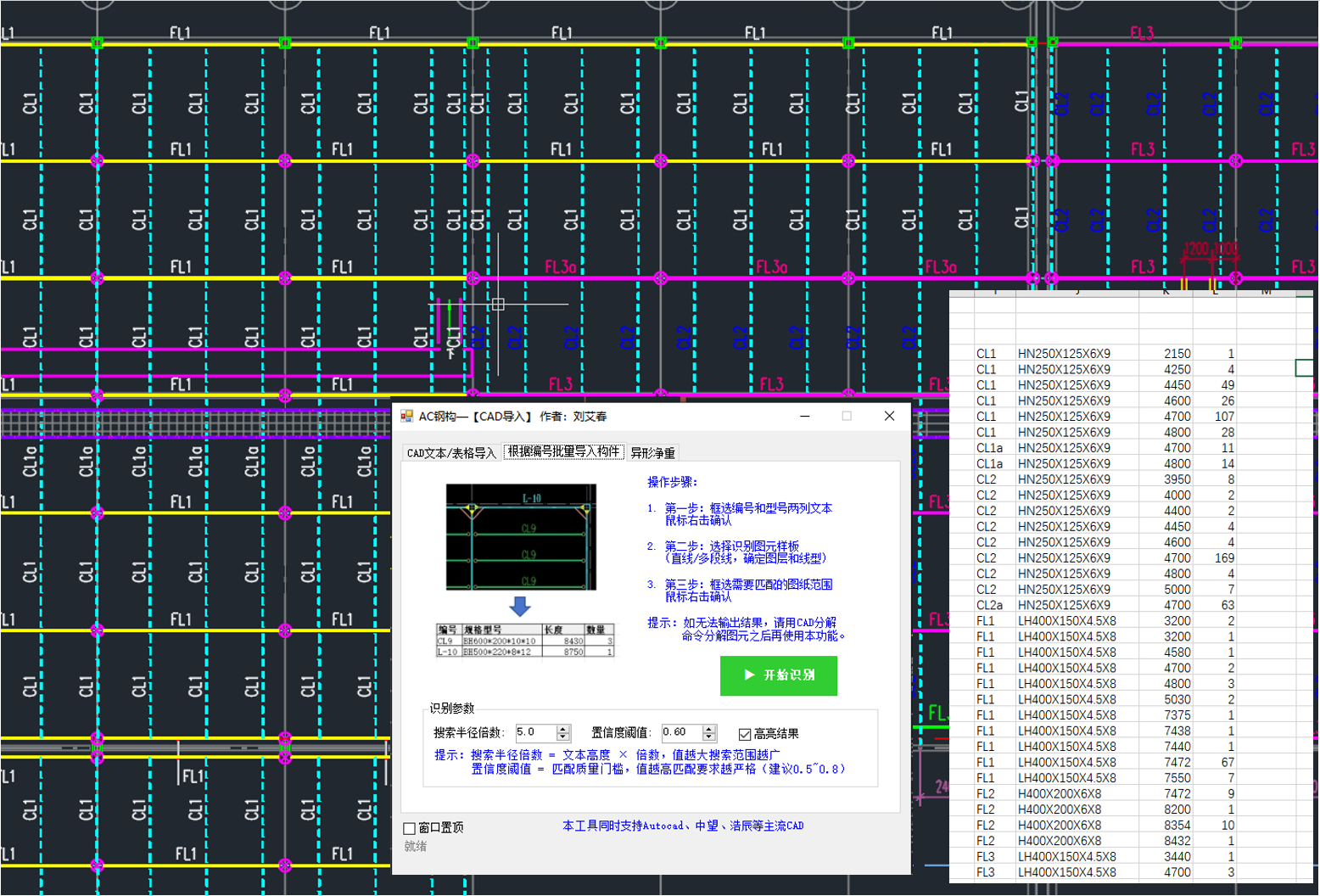

📥 示意图：CAD导入（一）
📥 示意图：CAD导入（二）
📏 型钢下料
- 拼接范围：此参数主要针对循环接料算法，对拼接点予以限制，其中热轧H型钢根据规范已经内置。
- 切割缝宽：切割损耗，根据需要考虑。
- 新建样表：创建工作表（永远是第一步），用于录入各种短料尺寸、编号、材质、整料尺寸以及算法（允许对接/不允许对接）。
- 最小接头：限制最小料头尺寸，实际工作中会限制此数据。
- 读取数据：只有本工作簿中有AC钢构计算表时才需要，可自动提取型钢数据，没有使用计算表时，需用户根据格式粘贴数据到新建的样表中。

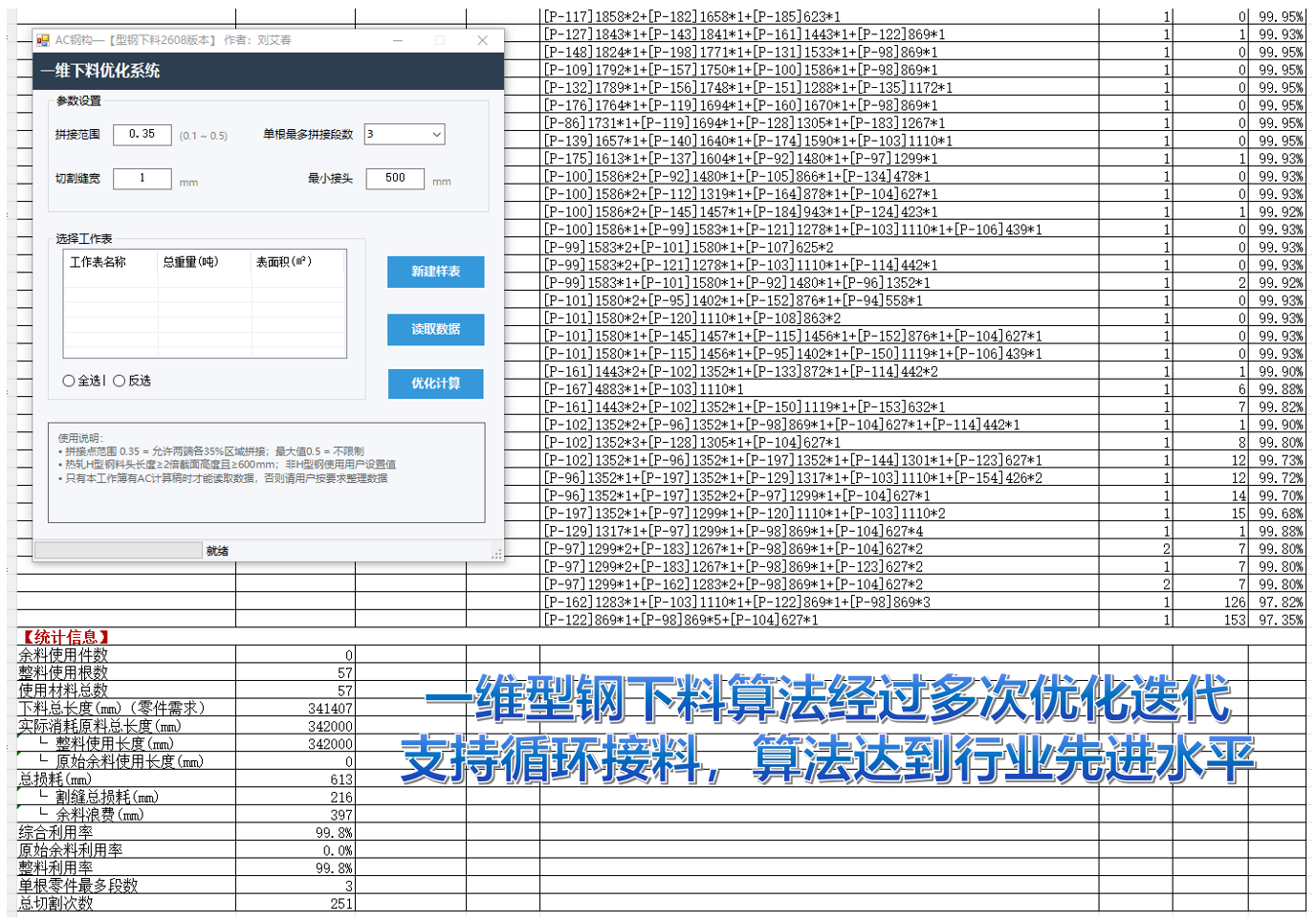

📏 示意图：型钢下料界面
📐 钢板下料

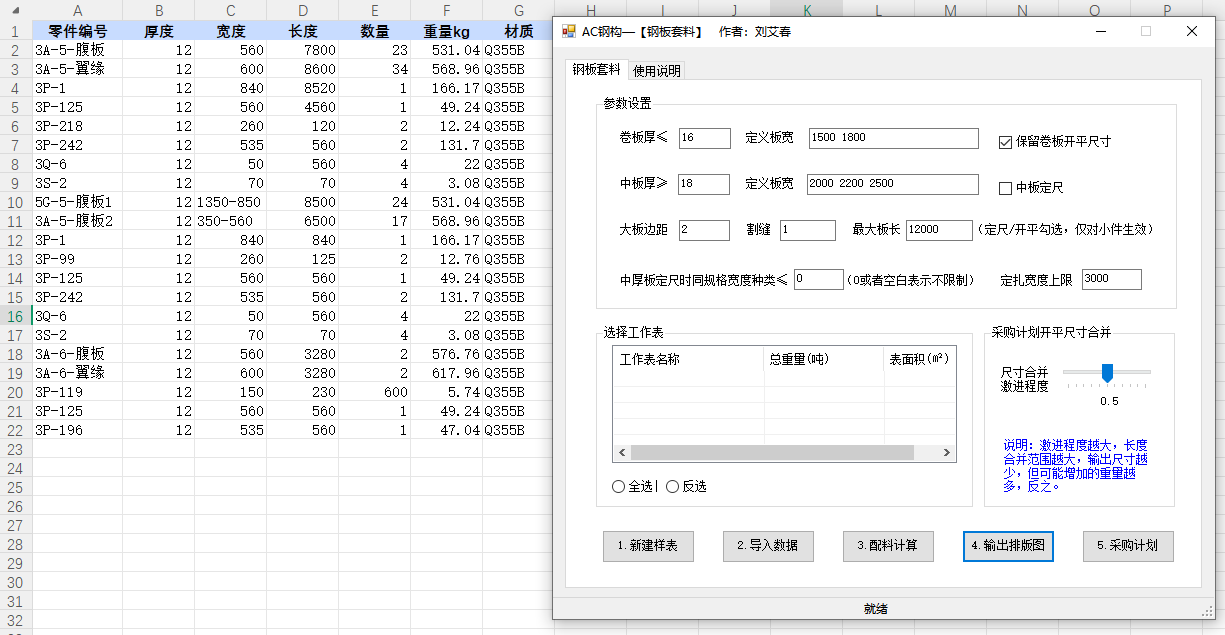

📌 钢板套料（新）
- 适用大小料一起排版的场景，内置梯形滑动算法。
- 参数设置：板厚和板宽的自定义，行业内卷板一般需要保留开平尺寸，中板定宽根据实际需要设置。
- 选择工作表：与型钢套料类似，当本工作簿有AC计算表时才能显示并提取钢板数据，反之，需要用户根据格式要求粘贴数据至样本。
- 采购计划尺寸合并：当第四步排版图输出后，需要生成采购计划时，可调整此控件值，用来减少开平尺寸。
📐 示意图：钢板套料（新）—— 参数设置与数据提取

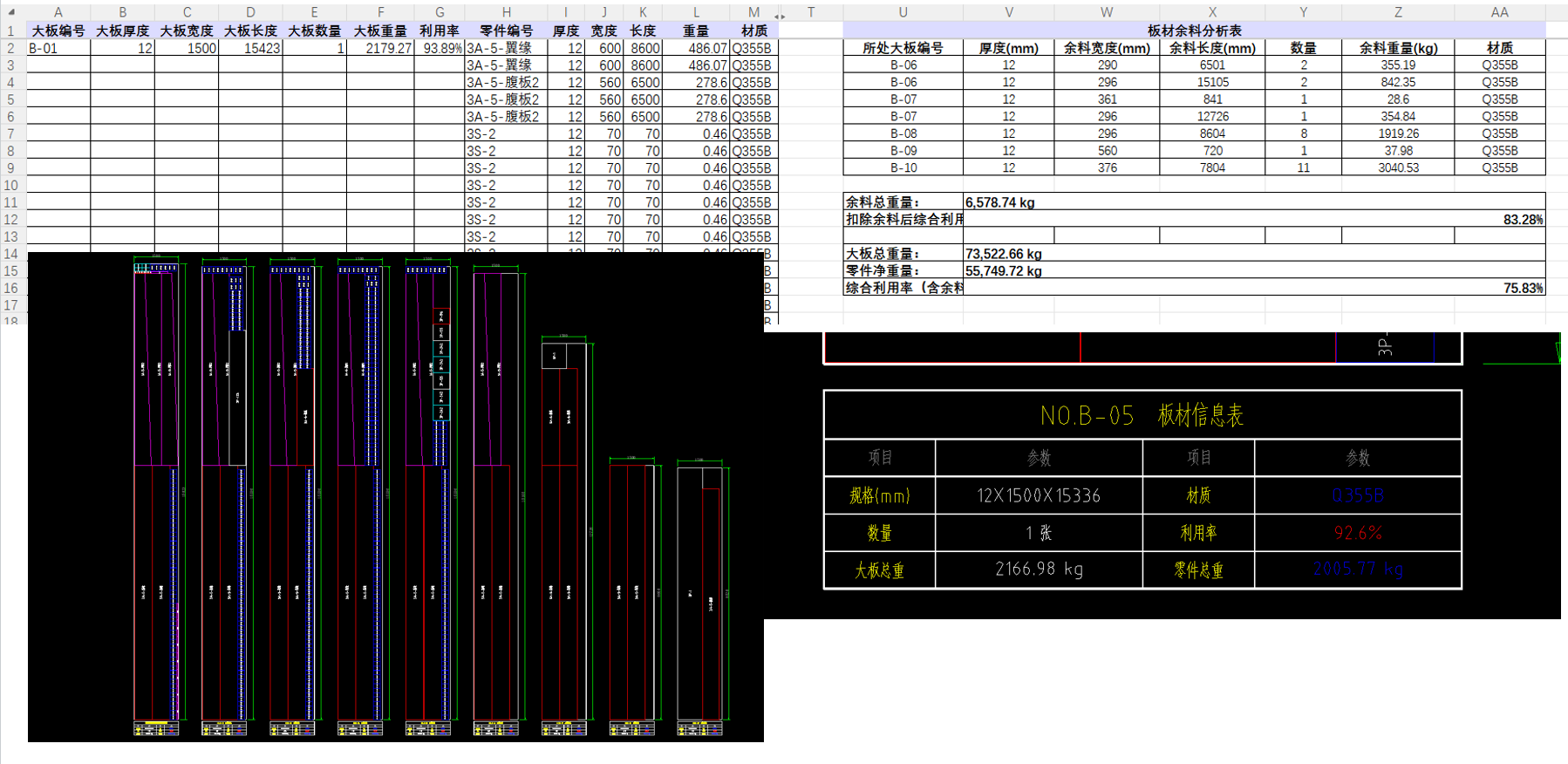

📐 示意图：钢板套料（新）—— 排版图与采购计划
📌 钢板套料（老）
此工具是AC钢构早期版本，没有二维算法，主要适用于大板套料。根据大板尺寸长度降序依次排版，也是人工套料思路的体现。应广大用户要求，保留至今。
📌 手工套料
采用本软件安装路径下的“报料模板.xls.rpt”Tekla模板导出的报表，快速分类汇总，在右侧手工配料时实时显示结果。
📌 板宽适配
主要适用于多种板宽尺寸和数量时，用户只需要计算如何配宽最省料的场景。
📌 生成板条
根据表格中的数据，快速绘制出矩形或者梯形图样，便于用户二次手工排板。当梯形数量为偶数时，软件自动考虑大小头互换。

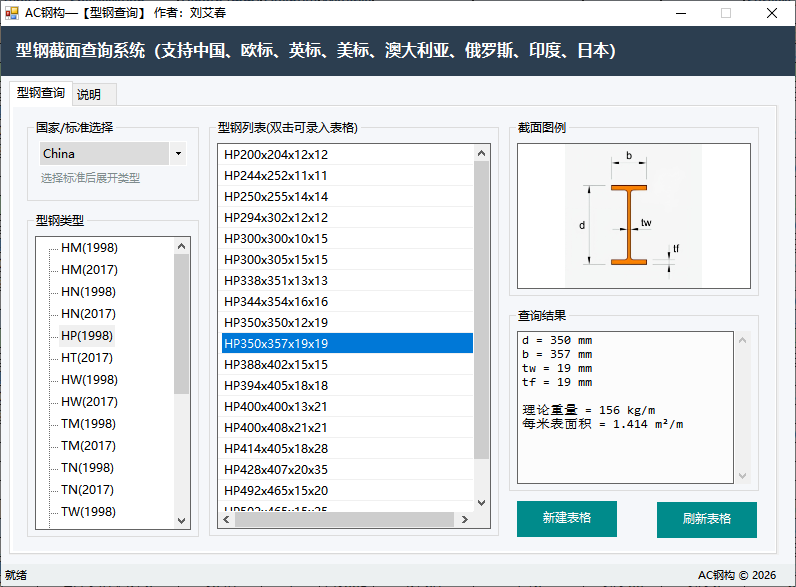

🌍 国际型钢查询
- 支持标准：中国、欧标、英标、美标、澳大利亚、俄罗斯、印度、日本
- 特色：本功能不仅仅是查询，可与电子表格无缝衔接，真正实现国际项目的预结算
- 灵活性：支持两级、三级形式的自动汇总
🌍 示意图：国际型钢查询（一）—— 多国标准选择与查询界面

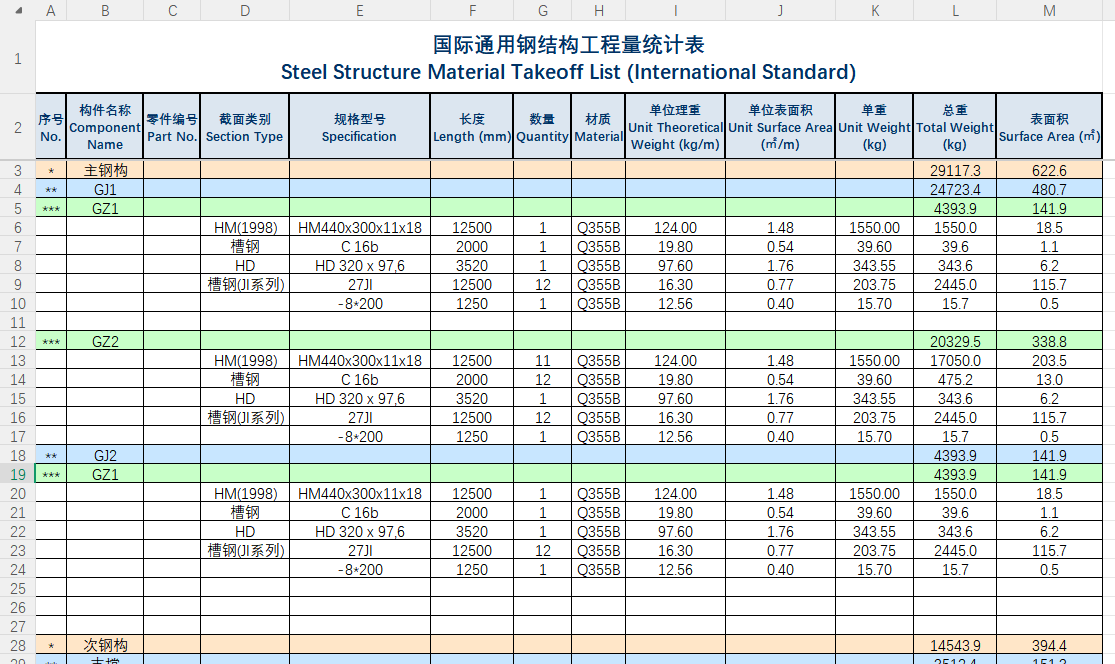

🌍 示意图：国际型钢查询（二）—— 数据导出与汇总
📊 表格工具
- 复杂公式求值：支持公式中有注释，长度255字符的复杂公式求值。
- 删除空行：一次性删除多余空行。
- 大小写互转：大小写金额互相转换。
- 合并单元格分页：自动填写合并项，解决打印时合并项没有文本的问题。
- 创建目录：批量提取文件名称整理目录或者校对。

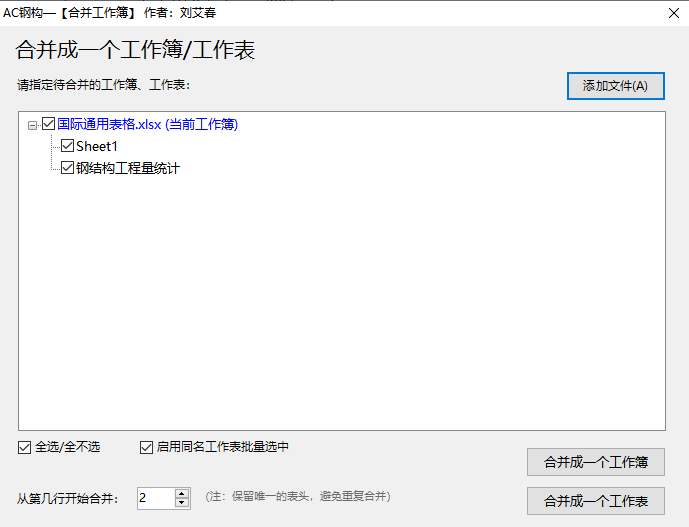

- 工作簿/表合并：可实现多个工作簿文件或者工作表的合并，此功能可适用于深化详图报表较多时，直接提取不同工作簿文件内相同工作表合并。
📊 示意图：工作簿/表合并

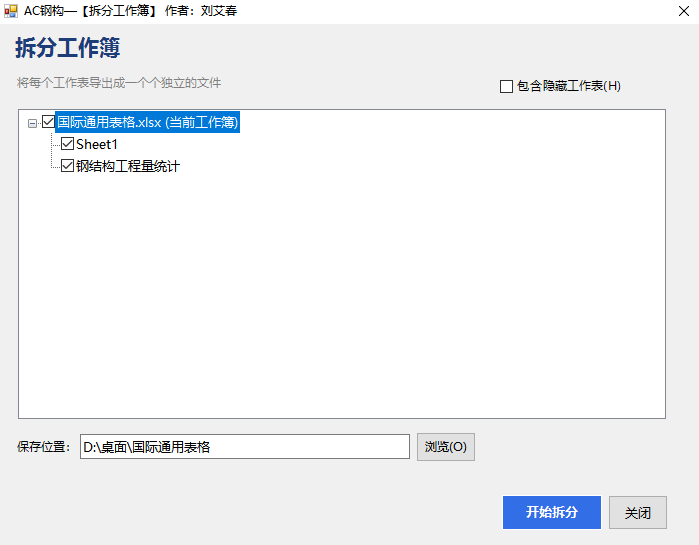

- 拆分工作簿：可指定某工作表从某工作簿中拆分出去，形成独立的工作簿文件。
📊 示意图：拆分工作簿
- 工作簿减肥：当工作簿中格式设置较多、隐藏图片或各种控件、无用的空格等导致文件异常大时，运用本工具可消除。

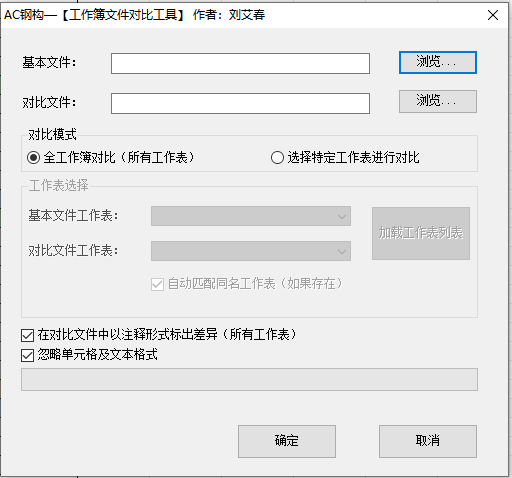

- 工作簿文件对比：此功能可快速对比出两个工作簿文件的不同，并生成对比报告。可适用于对方修改了什么地方等场景。
📊 示意图：工作簿文件对比
- 凑数：主要是给定一个区间值和多种数据，有哪些方案组合可以达到在区间范围。
- 工作表保护解除：可真正实现批量解除工作表结构和查看的保护。
- 免密查看VBA工程：当工作簿有VBA代码时，可实现免密查看代码。（请合法使用！）
📄 生成报表

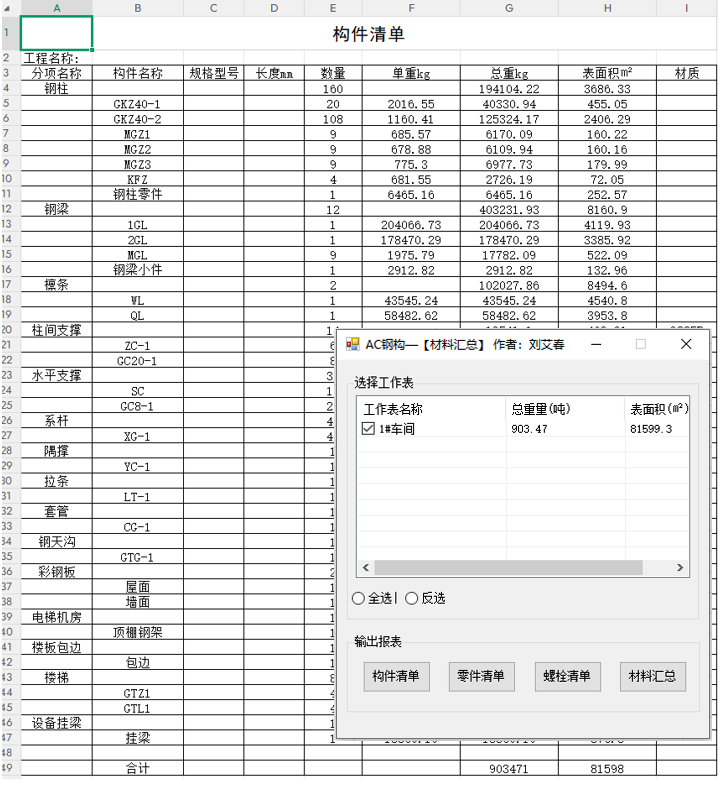

- 构件清单：汇总所有分项下的构件，形成构件清单。
📄 示意图：构件清单

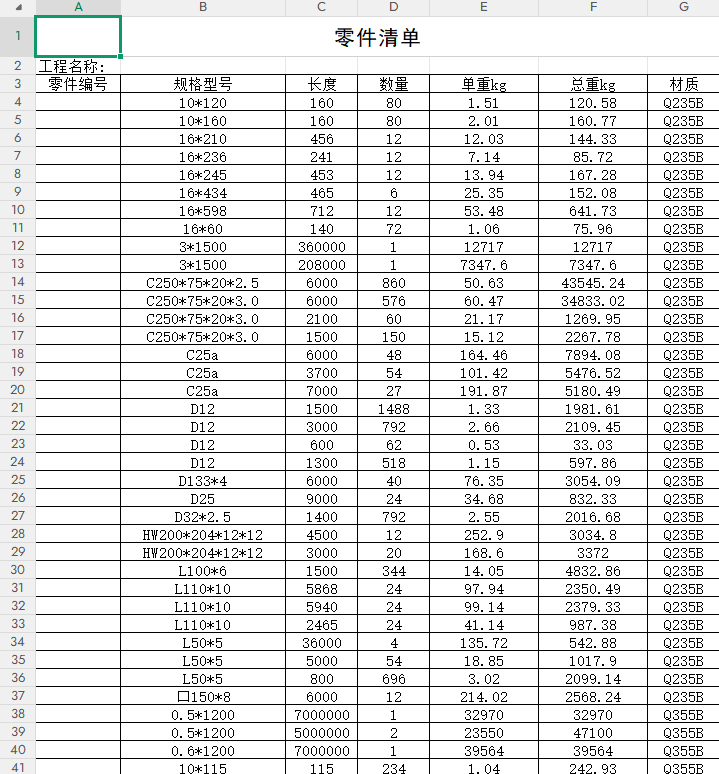

- 零件清单：汇总本工程所有同材质、规格型号、长度的零件数量以及重量。
📄 示意图：零件清单

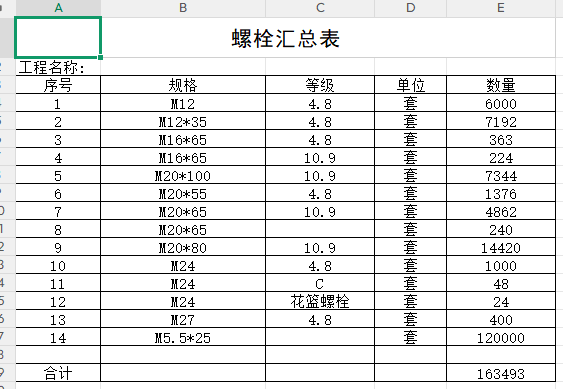

- 螺栓清单：汇总本工程所有螺栓、螺母、栓钉材料。
📄 示意图：螺栓清单

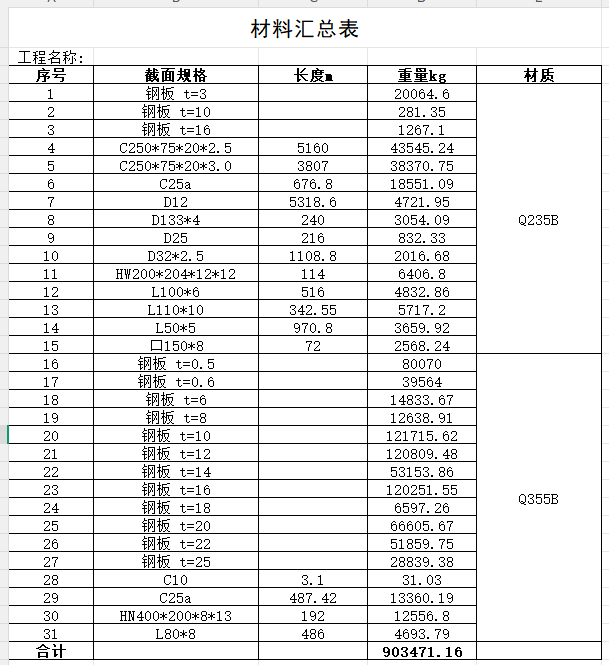

- 材料汇总：根据材质和型号进行汇总本工程所有材料，适用于采购。
📄 示意图：材料汇总

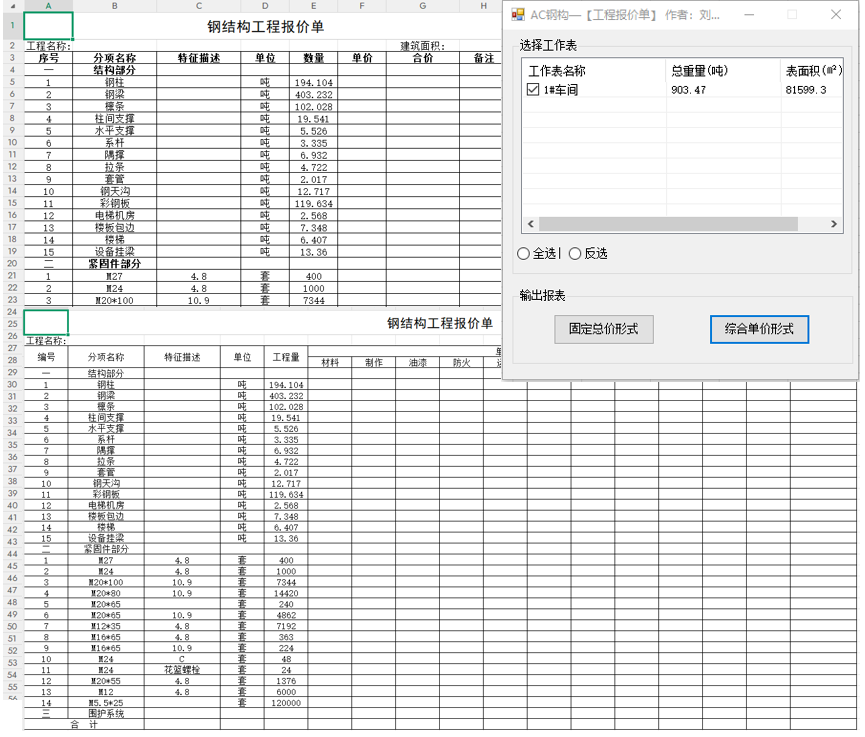

- 工程报价：内置两种报价表形式：固定总价和综合单价。报价单中会汇总通用计算簿填写的围护等分项。软件不考虑单价，用户自行填写。
📄 示意图：工程报价

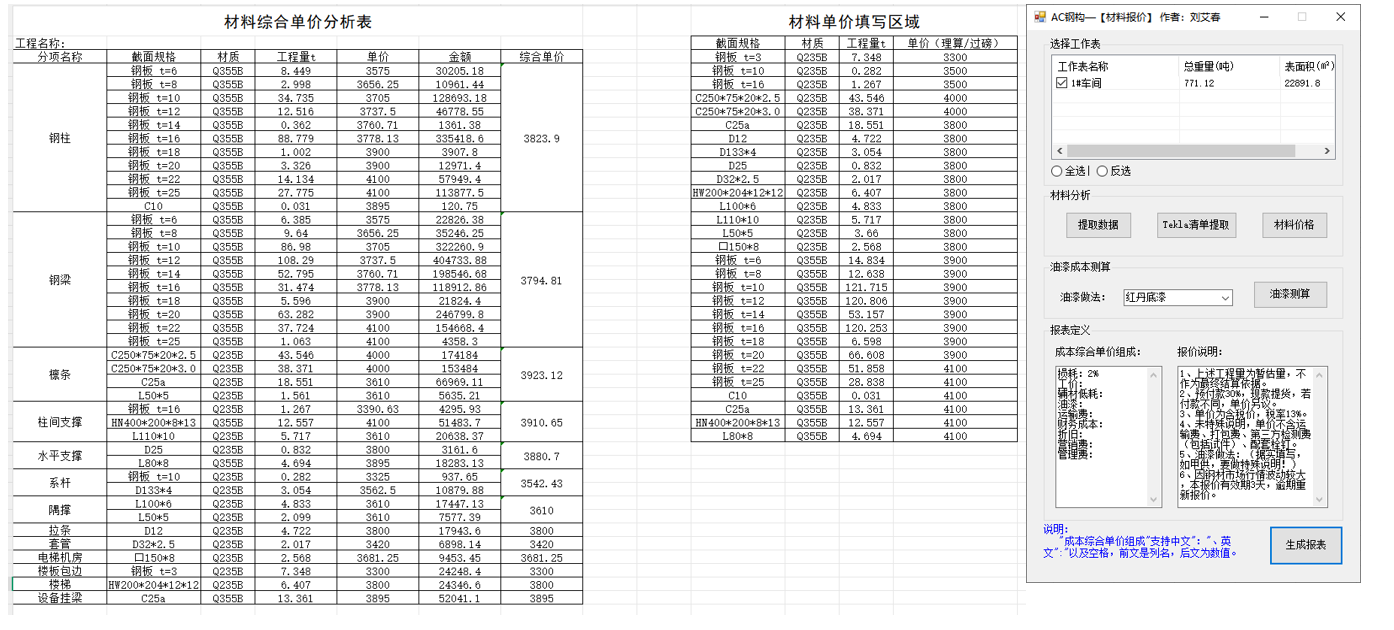

- 材料报价：此功能专业性很强，适用于钢结构生产厂家对成本的测算。负公差的设定各企业不尽相同，设置后软件可实现自动换算，且显示公式。对材料报价单也支持自定义成本组成等。
📄 示意图：材料报价

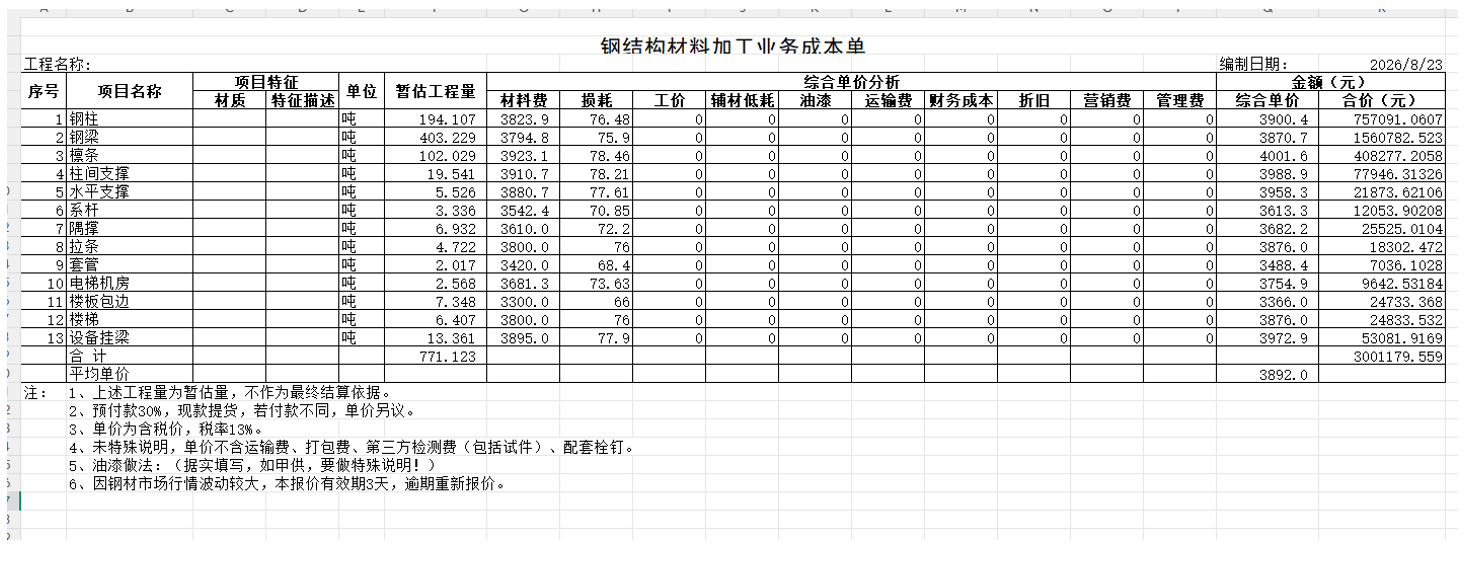

📄 示意图：生成报表汇总
🧾 结算工具
- 转AC计算表功能：主要是利用Tekla报表直接生成AC常规计算表。
- 利用AC安装路径下的“构件零件清单.xls.rpt”模板，从Tekla输出报表。
- 设置参数，其中客户量损耗直接影响客户结算单，即净量基础上放大系数。算法控制用户根据需要自行设定。
- 如项目中有变截面大板（如变截面H型钢），提前筛选出编号，修改板宽数据为变截面，否则软件默认按照矩形计算。
- 点击“开始计算”和“生成结算单”按钮，软件会生成2张报表：一张是净量结算单，一张是对外客户结算单。

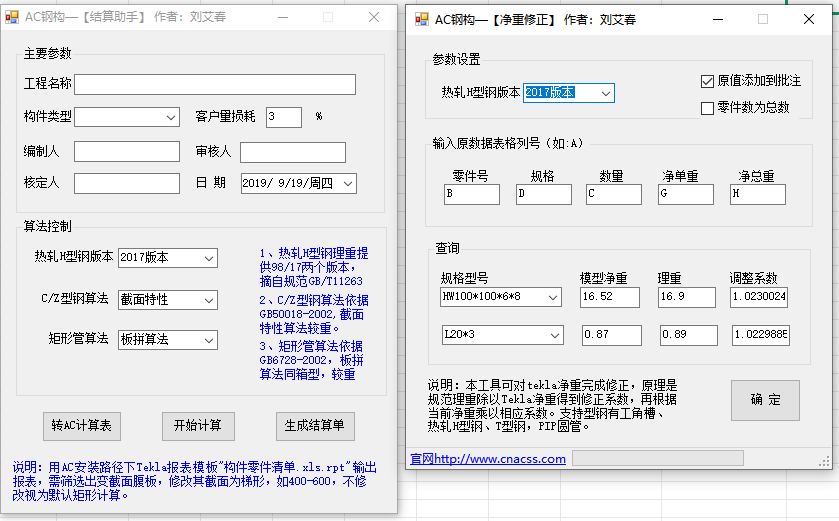

⚖️ 示意图：净重修正
⚖️ 净重修正
行业痛点：Tekla模型中型钢净重一般较规范理重较轻，而采用“毛重”又不符合结算标准。在Tekla配置中修改圆弧精度虽然可以接近实际理重，但会严重拖慢软件运行速度。
AC钢构解决方案：AC钢构独创净重修正功能，可精确还原实际净重，无需修改Tekla模型配置，不影响软件运行速度，快速精准地获得符合结算标准的净重数据。
⚖️ 示意图：净重修正
